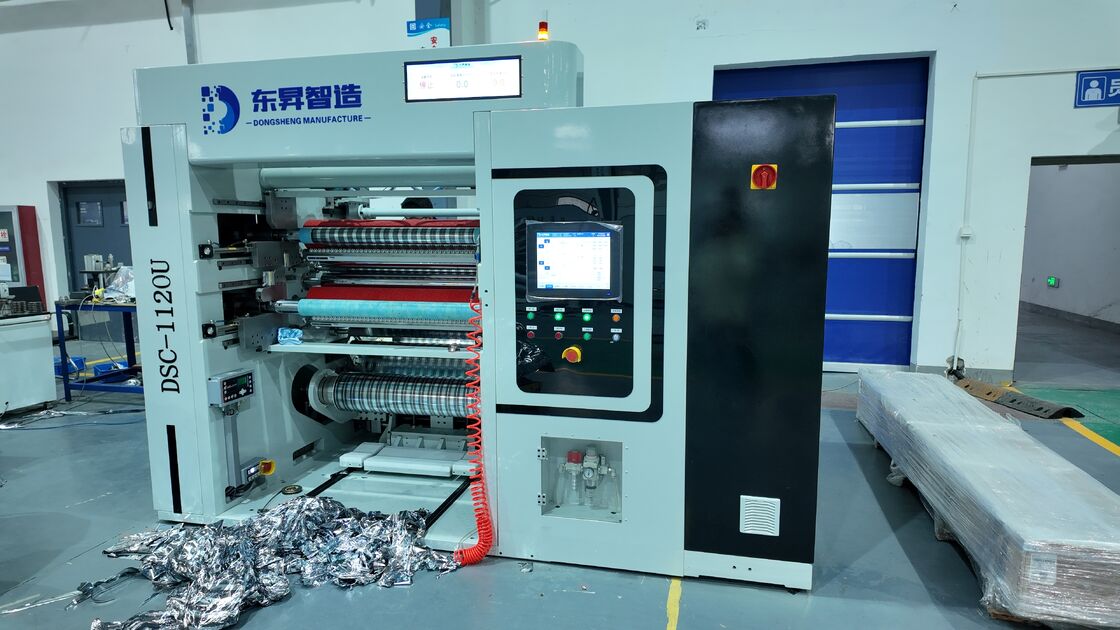

Máquina cortadora rebobinadora serie DSC

El equipo se utiliza principalmente para la producción de corte longitudinal del separador de baterías de litio. La tarea principal es dividir el separador de baterías de litio enrollado ancho original en separadores de baterías de litio de diferentes tamaños y anchos mediante el mecanismo de desenrollado, transmisión y corte, y completar el proceso de bobinado.

• Función

-Movimiento horizontal y modo de cuerda frontal.

-Un sistema operativo hombre-máquina con pantalla táctil de gran tamaño.

-Servoaccionamiento CNC AC de desenrollado y rebobinado

-Configuración estándar del cuchillo recto del modo de corte del portacuchillas de control eléctrico móvil horizontal

-Corrección automática de desviación de desenrollado.

-Función antiestática de rebobinado

          Diagrama de flujo de proceso

Desenrollado → Unidad de corrección → Transmisión → Aplanamiento → Corte con cuchilla circular → Transmisión → Separación de película → Rebobinado superior e inferior
↳ Recortar residuos

Diagrama esquemático del equipo

• Electricidad

1) Trifásico x 400 voltios x 50 Hz

2)Temperatura ambiente: 15~45℃

3)Humedad del aire: 40%~90%

4) Variación de voltaje: <±5%

Especificaciones generales

Sustrato: Separador de baterías, espesor 5 µm – 25 µm

Ancho del sustrato: Mínimo 300 mm, máximo 1350 mm

Sistema de bobinado: método de rebobinado independiente de doble brazo

Sistema de corte: corte con cuchilla giratoria

Ancho de corte:

Rebobinado con un solo brazo: 55 mm – 200 mm

Rebobinado sincronizado de doble brazo estándar: 300 mm – 650 mm

Diámetro de desenrollado: Máximo 500 mm

Diámetro de rebobinado: Máximo 400 mm

Velocidad mecánica: hasta 250 m/min.

Velocidad de funcionamiento*: Hasta 150 m/min

*Nota: La velocidad de operación real depende de las características del sustrato, la uniformidad del espesor, el ancho de corte y el nivel de habilidad del operador.

Dimensiones de la máquina (aprox.): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (sujeto al plano de diseño final)

• aire comprimido

1) Aire comprimido limpio y libre de humedad, suciedad y aceite.

2) Presión (ingresando a la interfaz del dispositivo): Aprox. Manómetro de 5-6 bares

3)Punto de condensación del aire comprimido: 5 ℃

• Posicionamiento del equipo

Después de ajustar el equipo a un nivel, fíjelo con una placa de presión y pernos de expansión.

Propósito y ventajas del equipo

La máquina cortadora CNC de alto rendimiento DSL-1500S está diseñada específicamente para cortar materiales flexibles como separadores de baterías de iones de litio.

El equipo incluye las siguientes características clave:

Sistema de rebobinado independiente servocontrolado.

Interfaz hombre-máquina (HMI) con pantalla táctil grande

Servoaccionamientos de CA para desenrollar y rebobinar

Portacuchillas móvil horizontalmente con método de corte con cuchilla giratoria

Control de tensión de desenrollado automático

Control automático de tensión y conicidad del rebobinado

Función de eliminación de estática en la sección de rebobinado.

Espacio de instalación reservado para el sistema de inspección de defectos

Sistema de extracción de polvo en el eje de corte (opcional)

Sistema de eliminación de polvo adhesivo en ambos lados de rebobinado (opcional)

• Datos técnicos

Ventajas competitivas

1. Ofrecemos productos de alta calidad a precios competitivos;
2. el despacho de aduana está garantizado;
3. Buen servicio postventa;
4. Condiciones de pago flexibles;
5. Con excelentes productos y servicios eficientes, somos bien conocidos tanto en el país como en el extranjero.

NUESTRA FÁBRICA

NUESTRO TALLER

NUESTRO CLIENTE

Preguntas frecuentes

P: ¿Dongsheng es una fábrica o una empresa comercial?
R: Dongsheng es una fábrica.

P: ¿Dónde está ubicada su fábrica? ¿Puedo visitarlo antes de realizar un pedido?
R: Por supuesto, le invitamos cordialmente a visitar nuestra fábrica. Nuestra fábrica está ubicada en Hefei, Anhui, China.

P: ¿A qué países ha exportado?
R: Hemos exportado nuestros productos a todo el mundo, como Europa, EE. UU., Japón, Corea, India, etc.

P: ¿Qué tal la garantía y el servicio postventa?
R: Ofrecemos 12 meses de garantía y soporte técnico de por vida para toda la maquinaria.
La respuesta está disponible en un plazo de 12 horas, mientras que la solución para la resolución de problemas se proporciona en un plazo de 48 horas.
