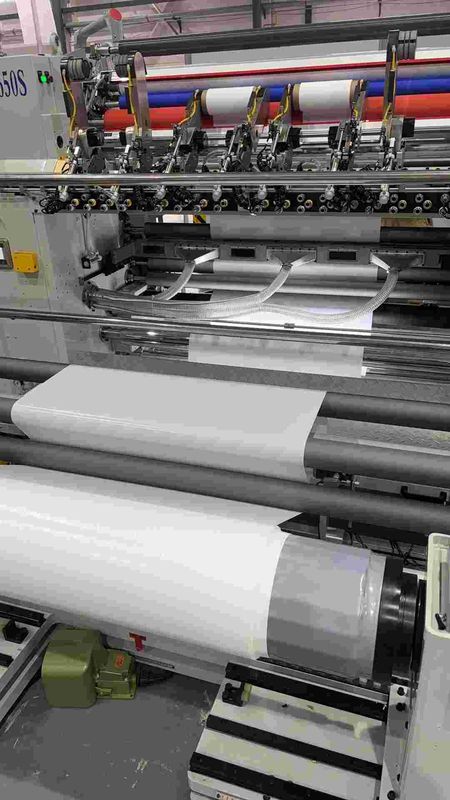

Máquina rebobinadora cortadora serie DSLS​

El equipo se utiliza principalmente para la producción de corte de separadores de baterías de litio. La tarea principal es dividir el separador de batería de litio enrollado ancho original en separadores de batería de litio de diferentes tamaños y anchos a través del desenrollado, el mecanismo de transmisión y el mecanismo de corte, y completar el proceso de enrollado.

• Función

-Modo de movimiento horizontal y enrollado frontal

-Un gran sistema operativo de interfaz hombre-máquina con pantalla táctil

-Accionamiento servo AC CNC de desenrollado y rebobinado

-Modo de corte con soporte de cuchilla de control eléctrico móvil horizontal, configuración estándar de cuchilla recta

-Corrección automática de desviación de desenrollado

-Función antiestática de rebobinado

          Diagrama de flujo del proceso

Desenrolle → Unidad de corrección → Transmisión → Aplanamiento → Corte con cuchilla circular → Transmisión → Separación de película → Rebobinado superior e inferior
　　　　　　　　　　　　　　 ↳ Recorte de residuos

        Diagrama esquemático del equipo

• Electricidad

1) 3 fases x 400 voltios x 50 Hz

2)  Temperatura ambiente: 15~45℃

3) Humedad del aire: 40%~90%

4) Variación de voltaje:<±5%

Especificaciones generales

Sustrato: Separador de batería, espesor 5 µm – 25 µm

Ancho del sustrato: Mínimo 300 mm, máximo 1350 mm

Sistema de enrollado: Método de rebobinado independiente de doble brazo

Sistema de corte: Corte con cuchilla rotativa

Ancho de corte:

Rebobinado de un solo brazo: 55 mm – 200 mm

Rebobinado sincronizado estándar de doble brazo: 300 mm – 650 mm

Diámetro de desenrollado: Máximo 500 mm

Diámetro de rebobinado: Máximo 400 mm

Velocidad mecánica: Hasta 250 m/min

Velocidad de funcionamiento*: Hasta 150 m/min

*Nota: La velocidad de funcionamiento real depende de las características del sustrato, la uniformidad del grosor, el ancho de corte y el nivel de habilidad del operador.

Dimensiones de la máquina (aprox.): 2500 mm (L) x 2800 mm (A) x 1500 mm (H) (sujeto al plano de diseño final)

• Aire comprimido

1) Aire comprimido limpio, libre de humedad, suciedad y aceite

2) Presión (al entrar en la interfaz del dispositivo): Aprox. 5-6 bar manométricos

3) Punto de condensación del aire comprimido: 5℃

• Posicionamiento del equipo

Después de que el equipo se ajusta a un nivel, fíjelo con una placa de presión y pernos de expansión.

Propósito y ventajas del equipo

La cortadora CNC de alto rendimiento DSL-1500S está diseñada específicamente para cortar materiales flexibles como separadores de baterías de iones de litio.

El equipo incluye las siguientes características clave:

Sistema de rebobinado con servo control independiente

Interfaz hombre-máquina (HMI) de pantalla táctil grande

Servomotores de CA para desenrollado y rebobinado

Portacuchillas de movimiento horizontal con método de corte con cuchilla rotativa

Control automático de tensión de desenrollado

Control automático de tensión y conicidad de rebobinado

Función de eliminación de estática en la sección de rebobinado

Espacio de instalación reservado para el sistema de inspección de defectos

Sistema de extracción de polvo en el eje de corte (opcional)

Sistema de eliminación de polvo adhesivo en ambos lados de rebobinado (opcional)

• Datos técnicos
