La serie DSLS es una máquina de reviraje de astillas.

El equipo se utiliza principalmente para la producción de separadores de baterías de litio.La tarea principal es dividir el separador de batería de litio original en separadores de batería de litio de diferentes tamaños y anchos mediante el desenrollamiento, mecanismo de transmisión y mecanismo de corte, y completar el proceso de enrollamiento.

• Función

-Movimiento horizontal y modo de enrollamiento frontal

- Un gran sistema operativo de pantalla táctil humano-máquina

- Desenrollamiento y reenrollamiento CNC AC servo drive

- Modo de corte de el portacuchillo de control eléctrico móvil horizontal cuchillo recto configuración estándar

- Corrección automática de desviación de despliegue

- Función antistatico de retorcer

          Diagrama de flujo de proceso

Desenrollamiento → Unidad de corrección → Transmisión → Aplanamiento → Corte circular de la hoja → Transmisión → Separación de la película → Reenrollamiento superior e inferior
¢ Residuos de recorte

Diagrama esquemático del equipo

• Energía eléctrica

1) 3 fases x 400 voltios x 50 Hz

2) elTemperatura ambiente: entre 15 y 45 °C

3) elHumedad del aire: 40%~90%

4) Variación de voltaje: < ± 5%

Especificaciones generales

Substrato: separador de baterías, grosor 5 μm 25 μm

Ancho del sustrato: mínimo 300 mm, máximo 1350 mm

Sistema de devanado: método de rebobinado independiente de doble brazo

Sistema de corte: corte de cuchillas giratorias

Ancho de corte:

Reenrollamiento de un solo brazo: 55 mm ∼ 200 mm

Revoltado sincronizado de doble brazo estándar: 300 mm ∼ 650 mm

Diámetro de desenrollamiento: 500 mm como máximo

Diámetro del enrollamiento: máximo 400 mm

Velocidad mecánica: hasta 250 m/min

Velocidad de funcionamiento*: hasta 150 m/min

*Nota: La velocidad de funcionamiento real depende de las características del sustrato, la uniformidad del espesor, el ancho de corte y el nivel de habilidad del operador.

Las dimensiones de la máquina (aproximadamente): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (sujeto al dibujo de diseño final)

• Aire comprimido

1) Aire comprimido limpio, libre de humedad, suciedad y aceite

2) Presión (entrando en la interfaz del dispositivo): Aproximadamente 5-6 bares

3) elPunto de condensación del aire comprimido: 5°C

• Posicionamiento del equipo

Después de ajustar el equipo a un nivel, fije con una placa de presión y pernos de expansión.

Propósito y ventajas del equipo

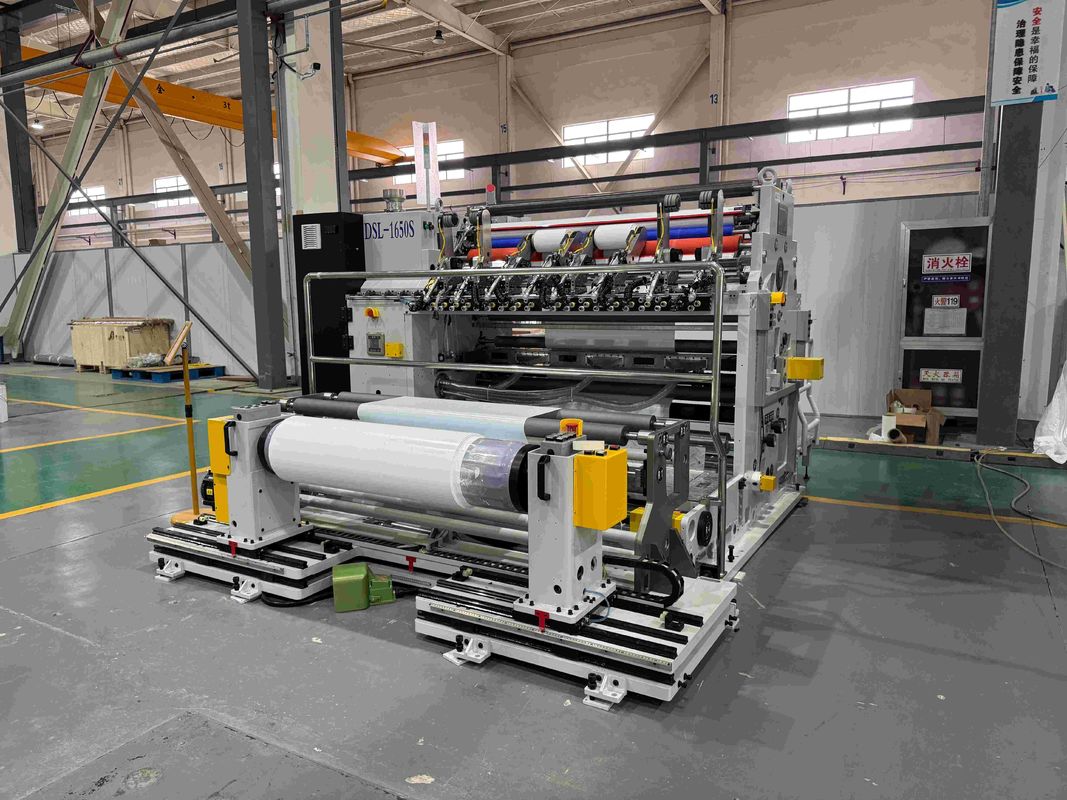

La máquina de corte CNC de alto rendimiento DSL-1500S está diseñada específicamente para cortar materiales flexibles como los separadores de baterías de iones de litio.

El equipo incluye las siguientes características clave:

Sistema de remolque servocontrolado independiente

Interfaz hombre-máquina (HMI) con pantalla táctil grande

Servoacciones de CA tanto para desenrollar como para volver a enrollar

Cuchillero horizontal móvil con método de corte de cuchillas giratorias

Control automático de la tensión de desenrollamiento

Control automático de la tensión de rebobinado y de las agujas cónicas

Función de eliminación estática en la sección de rebobinado

Espacio de instalación reservado para el sistema de inspección de defectos

Sistema de extracción de polvo en el eje de corte (opcional)

Sistema de eliminación de polvo adhesivo en ambos lados del rebobinado (opcional)

• Datos técnicos
